什么是因特网

理解因特网通常有两个视角:其一是构件视角,即从构成因特网的基本软硬件组件来描述;其二是服务视角,即从为分布式网络应用提供通信服务的基础设施来描述。从最直观的物理意义上讲,因特网是一个遍及全球的计算机互联网络。

具体构成

端系统(End Systems)与主机(Host)

所有连接到网络并运行网络应用程序的计算设备统称为端系统,在网络语境中也称为主机。端系统既包括传统的台式电脑、服务器,也包括海量的移动设备与物联网嵌入式终端。从服务角色上看,端系统通常扮演服务提供者(服务器)或服务消费者(客户端)。所有端系统通过物理通信链路和分组交换机相互联结。

通信链路负责在物理节点间传输比特流,其传输速率(transmission rate)度量单位通常为 bit/s 或 bps。通信链路依赖多样化的物理介质:

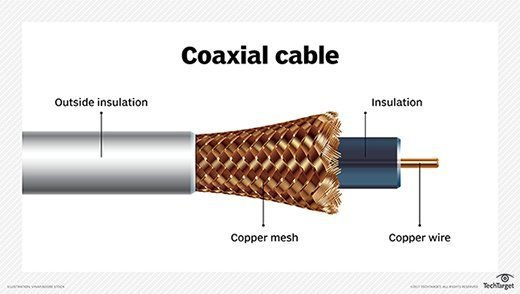

  • 同轴电缆(Coaxial Cable): Pasted image 20231101104608.png

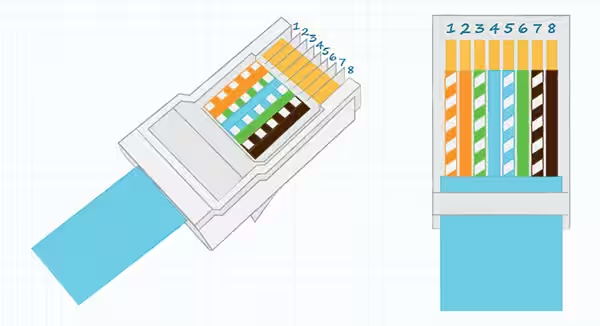

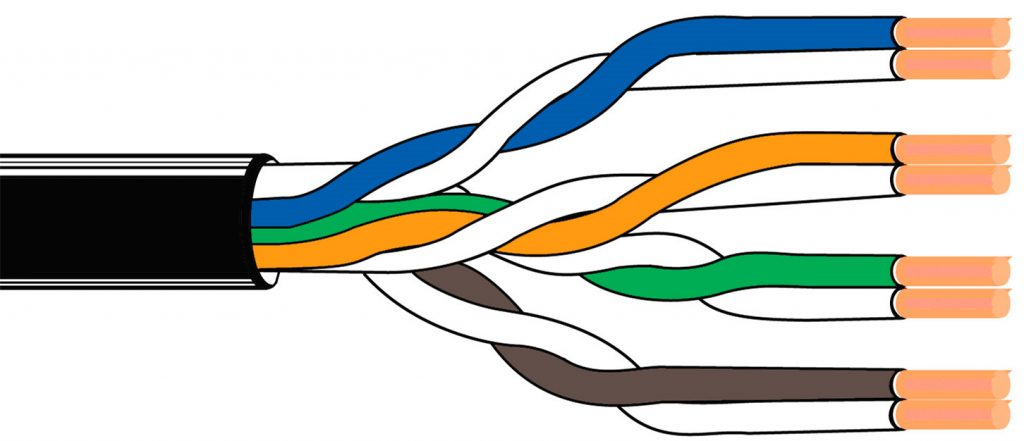

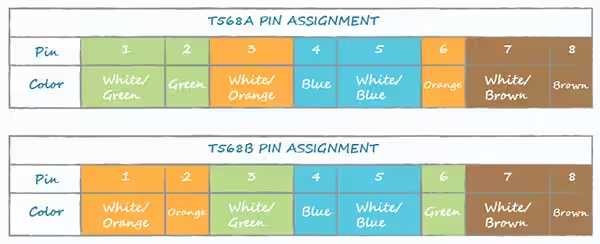

  • 双绞铜线:以太网中最常见的导引型介质,末端常连接 RJ-45 等标准化接口: Pasted image 20231101104900.png Pasted image 20231031154330.png Pasted image 20231031154345.png

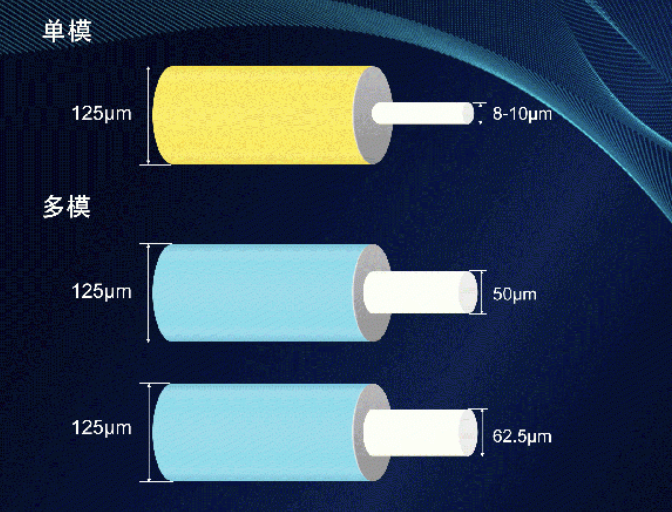

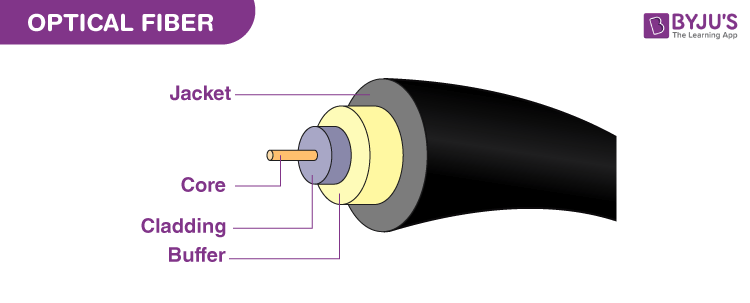

  • 光纤:利用光脉冲传导信号,衰减极小、抗电磁干扰强,广泛用于路由器间的高速长途骨干互联。按光传导模式分为:
    • 单模光纤:纤芯极细,光线不发生漫反射,色散极小,传输距离远、速率极高。
    • 多模光纤:纤芯较粗,允许多束光线以不同角度折射传播,成本较低。 Pasted image 20231101105041.png
    Pasted image 20231101172100.png
  • 无线电频谱:利用电磁波在自由空间中传播信号。

信号传输方式:

  • 单工(Simplex):数据只能单向流动,无法双向交互,接收方没有回传信息的能力(如传统电视与无线电广播)。

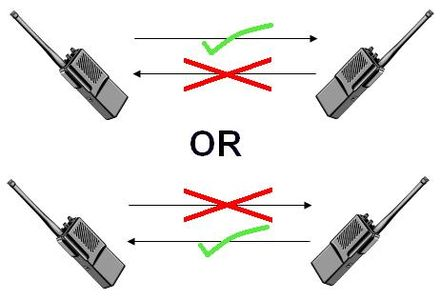

  • 半双工(Half-Duplex):数据允许在两个方向上传输,但在同一时刻只能有一个方向传输。通信双方轮流发送与接收,类似于对讲机的工作模式。 Pasted image 20231108105121.png

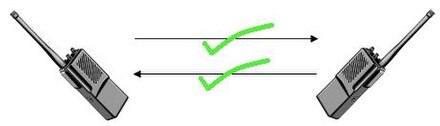

  • 全双工(Full-Duplex):允许双方在同一时刻同时双向传输数据,发送和接收并行不悖,类似于电话通信。 Pasted image 20231108105132.png

信道(Channel)是信息从发送端传输到接收端的通道:

  • 无线通信信道:指电磁波在空气与空间中的传播路径,易受衰减、多径反射、折射、散射和多普勒效应影响。
  • 有线通信信道:指导线(双绞线、同轴电缆)或光纤中的物理传导路径。
  • 数字通信信道:在更高层抽象中,指传输比特序列的逻辑或物理通道。

分组交换机(Packet Switch)

  • ⚠️如果对书中的分组(packet)、报文(message)感到困惑,请看这里和配图。

发送端系统将大块应用数据切分为较小的数据块,并在每个数据块前加上协议首部字节,由此形成的信息包称为分组(Packet)。分组交换机根据首部信息将分组从一条输入链路转移到适当的输出链路:

  • 路由器(Router):主要工作在网络层,部署在网络核心中负责广域路由转发。
  • 链路层交换机(Link-Layer Switch):主要工作在链路层,通常用于本地接入网内部的高速数据交换。

路径(Route / Path):一个分组从源端系统穿越网络核心到达目的端系统,沿途所经过的所有物理链路和交换机序列即构成了这条通信路径。

因特网服务提供商(ISP)

端系统通过 因特网服务提供商(Internet Service Provider, ISP) 接入互联网。每个 ISP 本身也是一个由多台分组交换机和高速通信链路构成的网络,运行 IP 协议,为端系统提供接入通道。较低层级的本地接入 ISP 逐级汇聚并接入更高层级的区域和全球骨干 ISP。

  • 核心协议:控制因特网中所有数据收发规则的标准协议簇统称为 TCP/IP,主要包括传输控制协议(TCP)与网际协议(IP)。
  • 标准组织:互联网核心技术标准由 互联网工程任务组(IETF) 制定,其正式标准文档称为 RFC(Request For Comments),规范了 TCP、IP、HTTP、DNS 等互联网协议细节。

服务视角

分布式应用程序

运行在端系统上的网络应用大多属于分布式应用程序(Distributed Application),由运行在不同地理主机上的多个独立进程通过交换网络数据协同完成任务。端系统应用程序借助套接字接口(Socket Interface)与底层操作系统协议栈交互,套接字规定了应用进程请求网络基础设施发送与接收数据的 API 规则集合。

协议(Protocol)

协议定义了在两个或多个通信实体之间交换报文(Messages)的格式、字段语义与发送/接收顺序,以及在报文收发或异常事件发生时所采取的相应动作。

在操作系统中执行网络配置命令(如 Windows 下的 ipconfig),可以直观观察到主机所激活的各类协议及其网络参数:

以太网适配器 以太网:

连接特定的 DNS 后缀 . . . . . . . : localdomain
描述. . . . . . . . . . . . . . . : Parallels VirtIO Ethernet Adapter
物理地址. . . . . . . . . . . . . : 00-1C-42-93-74-7A
DHCP 已启用 . . . . . . . . . . . : 是
自动配置已启用. . . . . . . . . . : 是
IPv6 地址 . . . . . . . . . . . . : fdb2:2c26:f4e4:0:ddc:3de6:d7e:a5d1(首选)
临时 IPv6 地址. . . . . . . . . . : fdb2:2c26:f4e4:0:c432:6bdb:fd11:a161(首选)
本地链接 IPv6 地址. . . . . . . . : fe80::ddc:3de6:d7e:a5d1%12(首选)
IPv4 地址 . . . . . . . . . . . . : 10.211.55.4(首选)
子网掩码  . . . . . . . . . . . . : 255.255.255.0
获得租约的时间  . . . . . . . . . : Wednesday, September 14, 2022 9:07:05 AM
租约过期的时间  . . . . . . . . . : Wednesday, September 14, 2022 9:48:34 AM
默认网关. . . . . . . . . . . . . : 10.211.55.1
DHCP 服务器 . . . . . . . . . . . : 10.211.55.1
DHCPv6 IAID . . . . . . . . . . . : 100670530
DHCPv6 客户端 DUID  . . . . . . . : 00-01-00-01-2A-AB-CE-AD-00-1C-42-93-74-7A
DNS 服务器  . . . . . . . . . . . : 10.211.55.1
TCPIP 上的 NetBIOS  . . . . . . . : 已启用

网络边缘

网络边缘指位于互联网最外围的端系统及其接入网络:

端系统

端系统即网络主机(Host),主要分为向客户端提供资源与并发响应的服务器(Server),以及发起请求的客户端(Client)。

接入网

接入网是将端系统物理连接至其 边缘路由器(Edge Router) 的网络。边缘路由器是端系统前往任意外部远端主机路径上的第一台网络层路由设备。常见的接入网形态包括:

  1. 数字用户线(DSL, Digital Subscriber Line):
    • 沿用传统的本地双绞线电话网络。家庭端通过 DSL 调制解调器,与电话公司本地中心局(CO)内的数字用户线接入复用器(DSLAM)通信。
    • 采用频分复用(FDM)划分频谱:04 kHz 用于语音电话,450 kHz 用于上行数据,50 kHz~1 MHz 用于下行数据。由于下行频宽远大于上行,呈现非对称接入特性。
  2. 电缆因特网接入(Cable Internet Access):

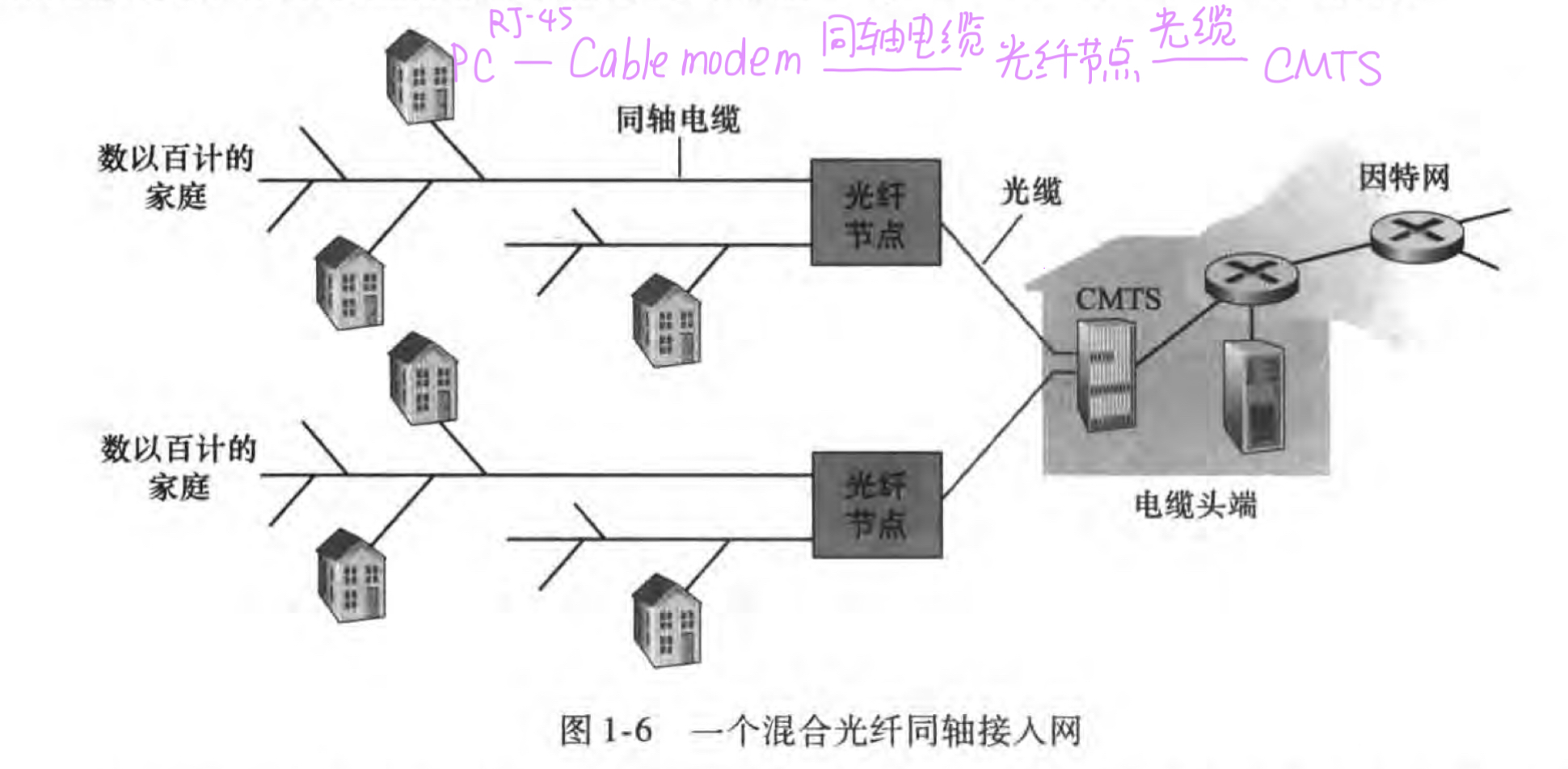

    • 利用有线电视网络基础设施,结合光纤与同轴电缆构成 混合光纤同轴(HFC, Hybrid Fiber Coax) 系统。光纤将前端枢纽连接到街区节点,再通过同轴电缆入户。
    • 用户端使用电缆调制解调器(Cable Modem),头端部署电缆调制解调器端接系统(CMTS)实现模拟信号与数字分组的双向转换。 cable-modem.jpeg
    • 核心特征:HFC 属于共享广播介质,所有连接到同一光节点的家庭共享上行与下行带宽,需要多路访问协议协调并发以避免碰撞。
  3. 光纤到户(FTTH, Fiber to the Home):
    • 由中心局直接铺设光纤至家庭,主要采用无源光网络(PON, Passive Optical Network)架构。家庭部署光网络终端(ONT),中心局部署光线路终端(OLT),中间通过无源光分路器(Splitter)分发光纤信号。
  4. 企业与局域网接入:
    • 普遍采用以太网交换机通过 UTP 双绞线互连主机,或通过无线接入点(AP)提供基于 IEEE 802.11 的 WiFi 接入。现代家庭网络通常将住宅宽带(光纤/DSL)与无线路由器一体机结合。
  5. 移动蜂窝网络(3G / 4G LTE / 5G):
    • 通过基站无线收发机将移动终端接入移动通信核心网,提供大范围的广域移动互联。

物理媒体

物理媒体分为两类:

  • 导引型介质(Guided Media):电磁波或光脉冲沿着固态介质传导。
    • 双绞铜线:成本最低、普及最广,无屏蔽双绞线(UTP)是以太网的主流线缆。
    • 同轴电缆:同心双导体结构,抗干扰能力优于双绞线,常作为共享宽带介质。
    • 光纤:支持光载波高速传输(从数十 Mbps 到数十 Gbps),损耗极低且天然免疫电磁干扰,是长途主干网的首选。
  • 非导引型介质(Unguided Media):电磁波在自由空间中无约束传播。
    • 陆地无线信道:涵盖短距离蓝牙、中距离 WiFi(无线 LAN)以及大范围移动蜂窝网络。
    • 卫星无线信道:包括静止轨道同步卫星(传播延迟高达数百毫秒)与低地球轨道(LEO)卫星星座。

网络核心

网络核心是由互联所有端系统的分组交换机与通信链路交织构成的网状网络,其核心任务是将数据从一条链路快速搬移到另一条链路。

分组交换(Packet Switching)

在网络中,源端系统将应用层长报文划分为较小的数据块—— 分组(Packet),分组以链路的最大物理速率在各段通信链路上逐跳传输。

  • 存储转发传输(Store-and-Forward):交换机在向输出链路发送该分组的第一个比特前,必须完整接收并校验整个分组。如果一个大小为 LL 比特的分组穿过由 NN 条速率为 RR 的链路构成的路径,其累积传输时延为 d=NLRd = N \frac{L}{R}。
  • 排队时延与丢包:交换机的每个接口配备有输出缓存队列。若分组到达时输出链路正忙于发送其他分组,到达分组必须在队列中等待,由此产生排队时延;若瞬间涌入的分组超过了缓存队列的最大容量,后续分组将被直接丢弃,产生分组丢包(Packet Loss)。
  • 转发表与路由选择协议:分组首部携带目的 IP 地址。路由器内部维护转发表(Forwarding Table),建立目的地址(或前缀)到对应物理输出端口的映射;网络中的分布式路由选择协议负责动态计算最优路径并持续更新转发表。

电路交换(Circuit Switching)

与分组交换不同,电路交换在端系统通信前必须在整条通信路径上预留专用的端到端通信资源(频段或时隙),在整个通话/会话期间独占该资源:

  • 频分复用(FDM):链路频带被细分为若干独立频段,每条连接独占一个固定频带。
  • 时分复用(TDM):时间被划分为周期性固定时隙帧,每个连接在每帧中固定分配一个专属时隙。

分组交换 vs 电路交换:

  • 电路交换预留资源,无排队延迟与抖动,适合传统实时语音;但资源利用率低,静默期带宽被白白浪费。
  • 分组交换按需共享带宽,链路利用率显著高于电路交换,网络架构更简单高效、成本更低;代价是在突发高负载时可能产生不可预期的排队时延与丢包。

网络的网络:因特网的层级互联结构

为了让全球数以亿计的独立主机互联,各级 ISP 通过路由器与交换中心构建了层次化的互联拓扑,其演进模型逐步走向成熟:

  1. 早期设想:单一全球骨干网互联所有接入网,但这在经济和规模上不可行。
  2. 多提供商竞争:全球出现数十个平行的第一层骨干 ISP(Tier-1 ISP),拥有全球跨国光纤网络与对等互联。
  3. 层次汇聚架构:第一层 ISP 下接区域 ISP,区域 ISP 再连接本地接入 ISP。
  4. 现代对等与交换点:
    • 存在点(PoP, Point of Presence):骨干 ISP 在特定城市设立的路由器机房,方便下级客户接入。
    • 多宿(Multi-Homing):接入 ISP 或企业网同时连接两个或多个上游提供商 ISP,提高链路可用性与容灾能力。
    • 对等(Peering):同层级邻近的 ISP 之间建立直接互联通道,彼此免费交换双向流量,免去向高层提供商支付过路费。
    • 因特网交换点(IXP, Internet Exchange Point):第三方中立的大型物理机房,数十上百家 ISP 和内容提供商在此布线进行高效对等互连。
  5. 内容分发商(Google、Microsoft 等)自建骨干网:顶级内容巨头自建全球专用光纤网络,绕过公网 Tier-1 骨干直接在 IXP 或本地 ISP 处对接,压低带宽开销并严格管控端到端服务质量。

分组交换网中的时延、丢包和吞吐量

节点总时延的四个组成部分

分组在途经每个路由器节点时,都会经历由四项独立时延构成的节点总时延:

dnodal=dproc+dqueue+dtrans+dpropd_{nodal} = d_{proc} + d_{queue} + d_{trans} + d_{prop}

  1. 处理时延(dprocd_{proc}):路由器检查分组首部、校验比特差错并决定输出端口所需的时间(通常在微秒量级)。
  2. 排队时延(dqueued_{queue}):分组在输出队列中排队等待发送的时间,极度依赖于当前的瞬时网络拥塞程度。
  3. 传输时延(dtransd_{trans}):发送机将分组的所有比特完全推向物理介质所耗费的时间。设分组长度为 LL 比特,链路带宽为 RR bps,则: dtrans=LRd_{trans} = \frac{L}{R}
  4. 传播时延(dpropd_{prop}):一个电磁波信号比特沿着物理介质从一端传播至另一端所需的时间。设链路物理长度为 dd,信号在介质中的传播速率为 ss(通常约为 2×1082 \times 10^8 m/s),则: dprop=dsd_{prop} = \frac{d}{s}

排队时延与流量强度

排队时延是四项时延中波动最大的一项。设分组平均到达速率为 aa(个/秒),分组长度为 LL 比特,链路传输速率为 RR bps,则无量纲参数 LaR\frac{La}{R} 称为流量强度(Traffic Intensity):

流量强度=LaR\text{流量强度} = \frac{La}{R}

  • 若 LaR≤0\frac{La}{R} \le 0(几乎无流量),排队时延接近 0。
  • 若 LaR→1\frac{La}{R} \to 1,排队队列将急剧拉长,平均排队时延呈渐近指数级飙升。
  • 若 LaR>1\frac{La}{R} > 1,平均到达速率超出链路输出能力,队列必将溢出,导致持续的丢包(Packet Loss)。

端到端时延

假设源主机到目的主机之间跨越 N−1N-1 台路由器(共 NN 段独立链路),在网络轻载无拥塞(dqueue≈0d_{queue} \approx 0)的理想条件下,端到端时延可近似表达为:

dend-to-end=N(dproc+dtrans+dprop)d_{\text{end-to-end}} = N(d_{proc} + d_{trans} + d_{prop})

计算机网络中的吞吐量

  • 瞬时吞吐量:接收端在特定瞬时时间点接收数据的速率。
  • 平均吞吐量:在长周期内接收端接收的总比特数除以传输总时间。
  • 瓶颈链路(Bottleneck Link):在由多段串联链路构成的端到端路径中,传输速率最小的那段链路决定了整体吞吐量的上限;此外,沿途同享链路的其他交叉干扰流量也会进一步挤占可用吞吐量。

协议层次及服务模型

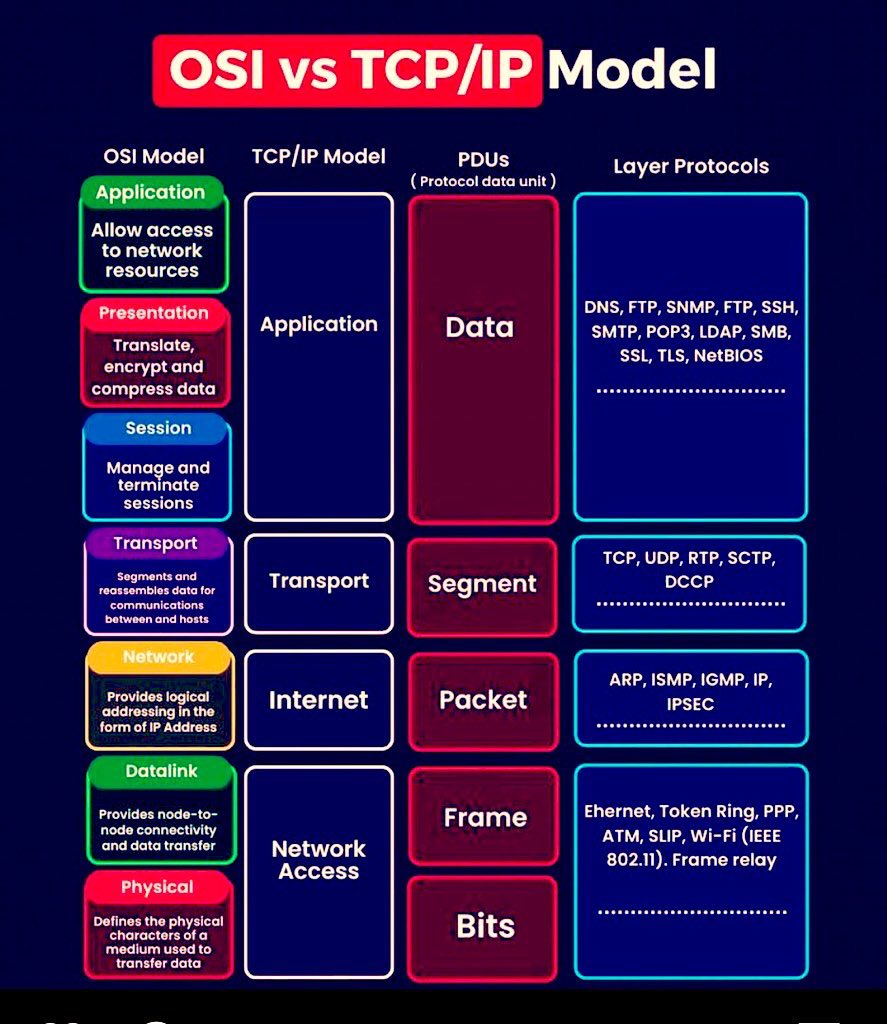

分层体系结构

计算机网络系统极其庞大复杂,通过分层体系结构(Layered Architecture),设计者可以将复杂的端到端通信任务拆解为若干职责明确、接口标准化的功能层。每层仅依靠下层提供的服务,并向上层输出更高阶的服务抽象。

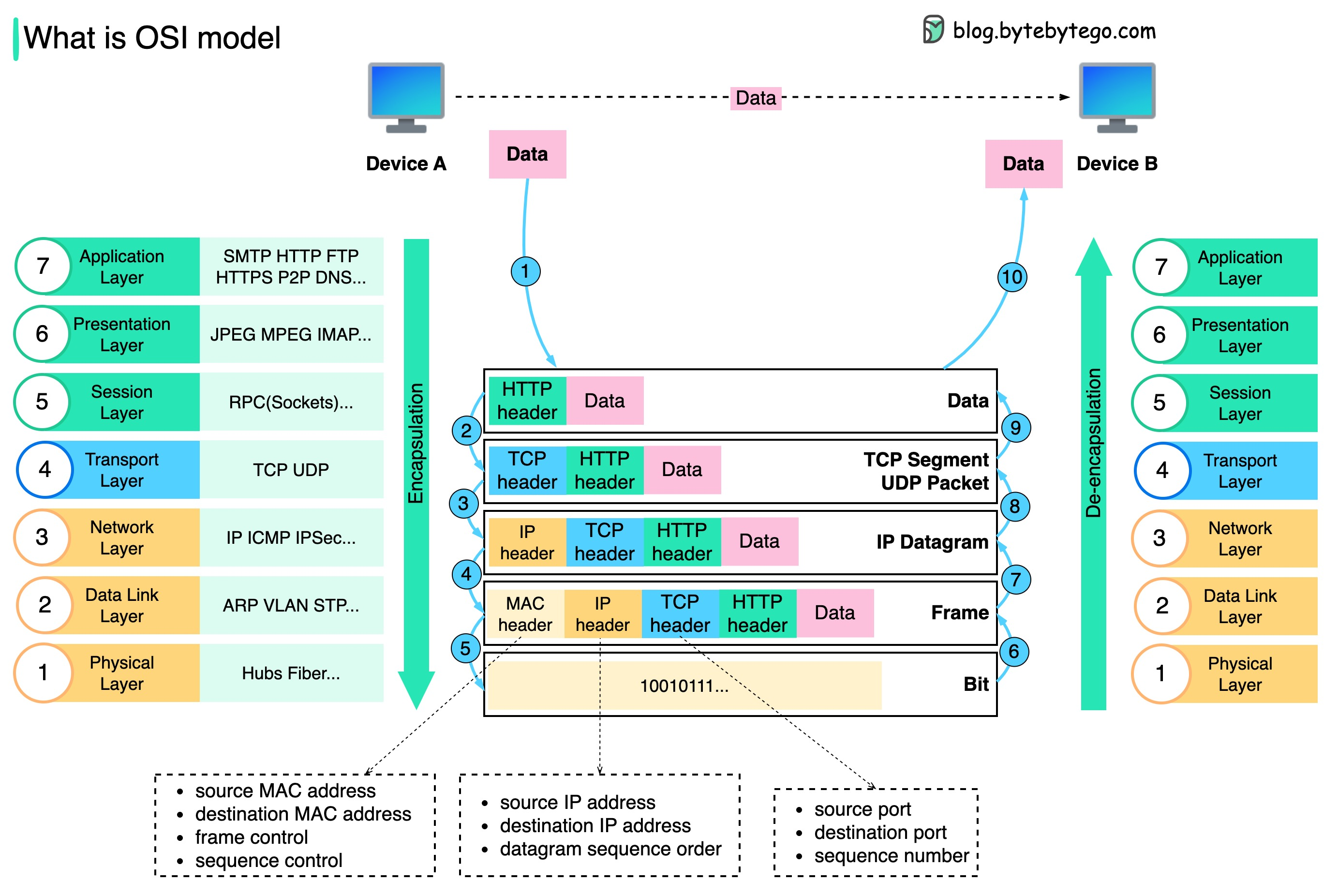

Pasted image 20231031145614.png Pasted image 20231108104004.png
  • 分层优势:显式模块化,某一层协议内部实现与硬件的升级更替不会影响其他各层的运行。
  • 潜在代价:可能存在功能冗余(如运输层与链路层均包含差错校验);某些高层优化决策可能难以直接访问底层的硬件状态信息。

协议数据单元(PDU)与术语辨析

  • 协议数据单元(PDU):⚠️本书在部分章节习惯用 packet(分组/封包)泛指第 2 层以上的所有协议数据单元,在给出协议通用定义时也曾使用报文(message)泛指,而在具体分层展开时又有专有名词。请注意各层的严谨称谓以避免混淆:
层次编号协议层PDU 规范称谓说明
Layer 5应用层报文(Message)应用程序之间直接交换的原始数据块
Layer 4运输层报文段(Segment)TCP 称为报文段,UDP 常称用户数据报,教材统称为报文段
Layer 3网络层数据报(Datagram)IP 层封装的数据包,也常统称为分组(Packet)
Layer 2链路层帧(Frame)物理链路相邻节点间搬移的独立封包
Layer 1物理层比特(Bit / Symbol)在传输介质上传导的高低电平或光脉冲符号

TCP/IP 五层协议栈

  1. 应用层:网络应用程序及其协议交互的场所,如 HTTP、SMTP、DNS 等,交换的基本单位是报文(Message)。
  2. 运输层:负责在不同主机上的应用进程之间提供端到端的数据传输。TCP 提供面向连接、可靠交付与拥塞控制服务;UDP 提供轻量级无连接的尽力而为服务。
  3. 网络层:负责将数据报(Datagram)从源主机跨越多个网络路由搬移至目的主机,核心是 IP 协议与路由选择协议。
  4. 链路层:负责将帧(Frame)沿着单条通信链路从一个物理节点移动到相邻节点,如以太网、WiFi、PPP。
  5. 物理层:负责将帧中的每一个具体比特在传输介质上传播转换为真实的电信号、光信号或电磁波。

OSI 七层模型与封装机制

ISO 于 20 世纪 70 年代提出的 OSI 参考模型在应用层与运输层之间细分出了两层:

  • 表示层(Presentation Layer):负责数据格式解释、数据加密、压缩及统一编码描述。
  • 会话层(Session Layer):负责建立会话边界、检查点机制与通信同步管理。 在当今实际通用的 TCP/IP 体系中,这两层的功能并未单独设立协议层,而是交由应用层开发者自行在程序内部灵活实现。更多通俗解析可参阅图解计算机网络。

协议封装(Encapsulation): 在发送端,数据自顶向下流动:应用层生成原始报文,运输层附加上运输层首部构成报文段,网络层附加上包含源/目的 IP 的网络层首部构成数据报,链路层最后附加上帧首部与校验尾部构成物理帧推向链路。接收端则自底向上逐层解包,各层只剥离并解读属于本层的控制首部,将有效载荷递交上一层。
